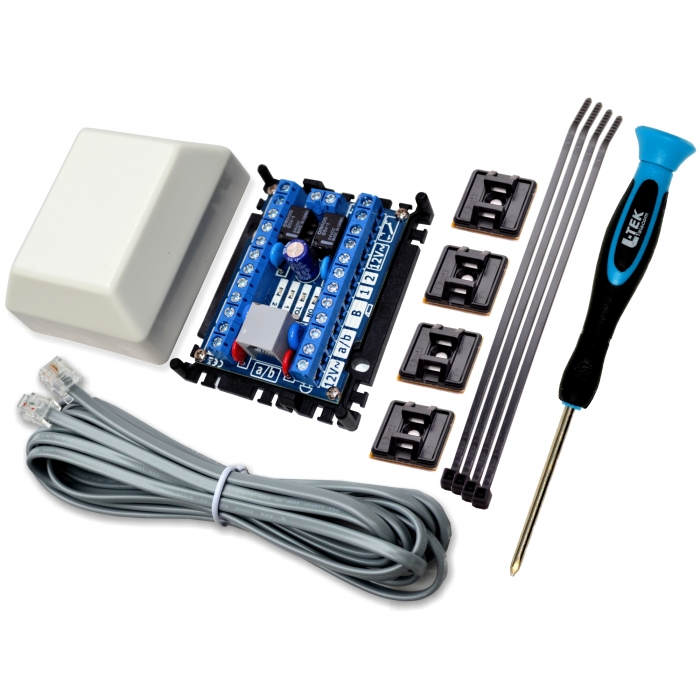

- zum übersichtlichen und fehlerfreien Anschliessen der TAB 4 Pro Türsprechmodule und Türsprechstellen an die Komponenten im Haus, wie z.B. die Türsprechstellen Prestige, Lippert oder ZED Blenden Das TAB 4 pro bietet   - extra potentialfreien Türglockenanschluss - zusätzlichen Anschluss für Türöffner-Schalter - Überspannungs-/Blitzschlagschutz für die analoge Telefonleitung - Überspannungs-/Blitzschlagschutz für die 12 V Spannungsversorgung und Türöffner für zwei Wohneinheiten Lieferumfang 1 x a/b Patchbox Pro 1 x RJ11 Verbindungskabel mit TAE-Adapter 4 x Kabelbinder  1 x Kreuzschlitz-Schraubendreher

Beschreibung

Die a/b Patchbox pro verbindet die Türstation mit folgenden Komponenten der Klingelanlage im Haus,
- Klingeltrafo VT12,
- Fritzbox / Speedport steckbar mit RJ11 Kabel
- oder Telefonanlage über a/b Klemmanschuß
- 1 oder 2 Türglocken über potentialfreie Schaltkontakte
- 1 oder mehrere Tastschalter zum Öffnen der Haustüre / Gartentor
- Anschluss für Türöffner
- alternativ Schalten von Türöffner

Die a/b Patchbox pro hat ihren Platz in der Elektroverteilung bzw. in der Nähe
von Fritzbox / Speedport oder Telefonanlage.
Als Verbindungsleitung von der Türstation zur a/b Patchbox pro eignet
sich ein herkömmliches Telefon-Installationskabel z.B. J-Y(ST)Y 4x2x0,6mm.

Die Anschlüsse der a/b Patchbox

1. Anschluss Versorgungsspannung 12V~ (kommend/gehend)
2. Anschluss a/b Leitung (kommend/gehend) wahlweise mit Klemmen oder RJ11
3. Anschluss mit Kabel RJ11 für DSL Router / Telefonanlage
4. Zwei 12V~ Schaltrelais mit Signal-Eingängen 1 und 2 zum Schalten von Türglocken oder Türöffnerstromkreisen (Schaltkontakt max. 1A bis 24V~).
5. Zwei Anschlüsse mit 12V~ Speisespannung für Stromkreise.
6. Anschluss TO  für Türöffner (Ausgang) über die Patchbox gesteuert
7. Anschluss für Türöffner-Tastschalter B.
8. LED Anzeige für Versorgungsspannung, Türglocken TGL1 und TGL2 sowie Türöffner TO zur Funktions- und Polungsprüfung
9. Integrierte Überspannungsschutzeinrichtung für Betriebssicherheit bei: - Überspannungen durch Gewitter bei vom Haus abgesetzter Türstation (z.B. Gartenzaunsäule)
   - Überspannungen über die Netzleitung beim Schalten von leistungsstarken Verbrauchern
      z.B. in Gewerbebetrieben
   - Überspannungen durch Schalten von induktiven Verbrauchen wie Türglocken und Türmagneten mit hoher Stromaufnahme

   Die Vielfalt der Anwendungsmöglichkeiten der a/b Patchbox pro entnehmen Sie den Planungsunterlagen.
