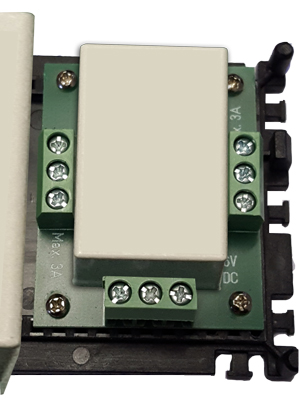

Das Etagenrelais UR12 wurde entwickelt, um eine analoge Telefon-Verbindung, wie sie z.B. der TM3a/b light oder die TAB4 Türstationen bereitstellen, auf zwei Telefonanlagen oder Router zu verteilen. Es können aber auch zwei Türstationen galvanisch getrennt auf eine Telefonanlage geführt werden. Lieferumfang 1 Modul im Telefon-Aufputz-Verteilergehäuse

Beschreibung

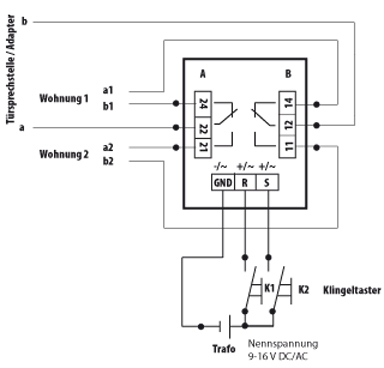

Die Telefonanlagen/Router werden mit ihrer a/b Leitung an die Klemmen 24 und 14 sowie an die Klemmen 11 und 21 angeschaltet. Die NF Leitung von der Türstation / Türinterface an die Klemme 22/12.
Der Klingeltaster der Türstation K1 wird über Klemme R und der Klingeltaster K2 über Klemme S in einen separaten Stromkreislauf über den gemeinsamen Bezugspunkt GND eingebunden.

Funktionsweise

Durch Drücken des Klingeltaster K1 an Klemme R wird der Stromkreis zwischen den Klemmen 22 und 24 sowie Klemmen 12 und 14 geschlossen (Etage 1).
Durch Drücken des Tasters K2 an Klemme S  wird die Verbindung zwischen den Klemmen 22 und 21 sowie Klemmen 12 und 11 hergestellt (Etage 2).
Somit kann die Wahl und die Sprachverbindung zur jeweiligen Telefonanlage ausgeführt werden.  Die Verbindung ist selbshaltend und kann nur durch den Klingeltaster umgeschaltet werden. Damit ist auch eine Verbindungsaufbau immer nur von der Etage (Telefonanlage) möglich, welche zuletzt mit der Türsprechstelle verbunden war, daß gleiche gilt auch für den Türöffner.

Voraussetzung für eine einwandfrei Funktion ist eine Wahlverzögerung der Anschaltgeräte von > 0,1 Sek. Türsprechstellen mit separaten Klingeltasterausgängen zur Umschaltung des Leitungsweges.
Das Relais ist selbsthaltend, die Klingeltaster dürfen nicht dauerhaft mit Strom belegt sein und sollten nicht über längeren Zeitraum gleichzeitig geschlossen werden.

Technische Daten Relais:

Schaltkontakte
Max. Schaltspannung:    220 V DC 7 250 V AC
Max. Schaltstrom:        3A/30 V DC,  1A/125 V AC
Max. Schaltleistung:    90 W / 125 VA
Schaltzeit:        4,5 ms
Betriebsspannung :    9,6-27,7 V DC / 960 Ohm
Betriebstemperatur:    -20C bis + 85 C
Luftfeuchtigkeit:        5% bis 85 % RH
Abmessung:        80 x 65 x 36 mm

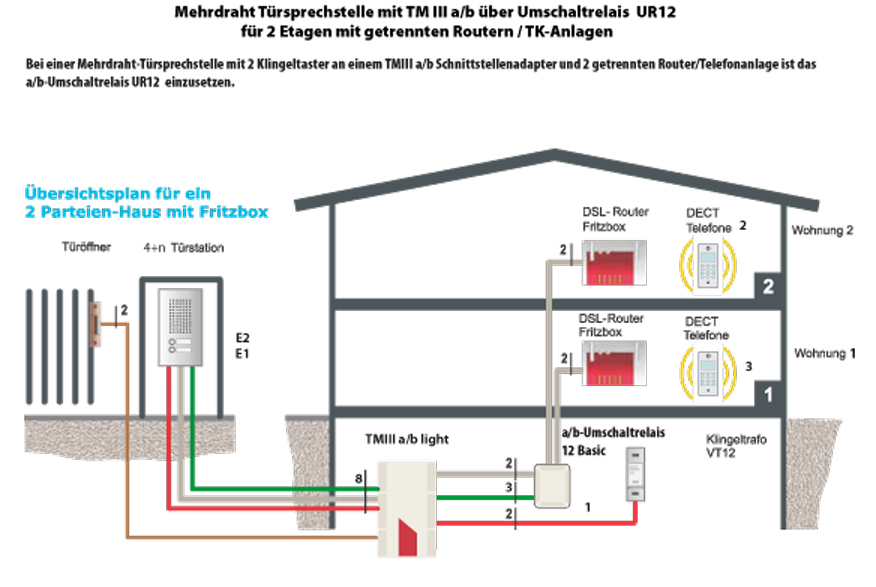

Anschlussbeispiele

  Etagerelais UR12
