Die modulare VOIP-Türsprechstelle nach SIP Standard!
Optional mit Codetastatur und NFC-Modul.
Erweiterbar auf bis zu 83 Klingeltaster mit Codeschloss und NFC-Modul und Video.
|
Türsprechstelle Vario-Bell AT-SIP
variabel zusammenstellbare Türsprechstelle mit Unterputz- oder Aufputzgehäuse
mit einer strapazierfähigen Aluminiumfront, spritzwassergeschützt,
mit oder ohne Video-Kamera, Keypad und NFC-Modul.
Kompatibel mit allen Voip-fähigen Telefonanlagen sowie Fritzbox und Fritzphones.
|
ab 373,00 €
für Basisgerät
inkl. MWSt
zzgl. Versand 5,80 Euro
für ein Unterputzgehäuse Audio mit einem Klingeltaster ohne Wetterschutzdach
|
|
|

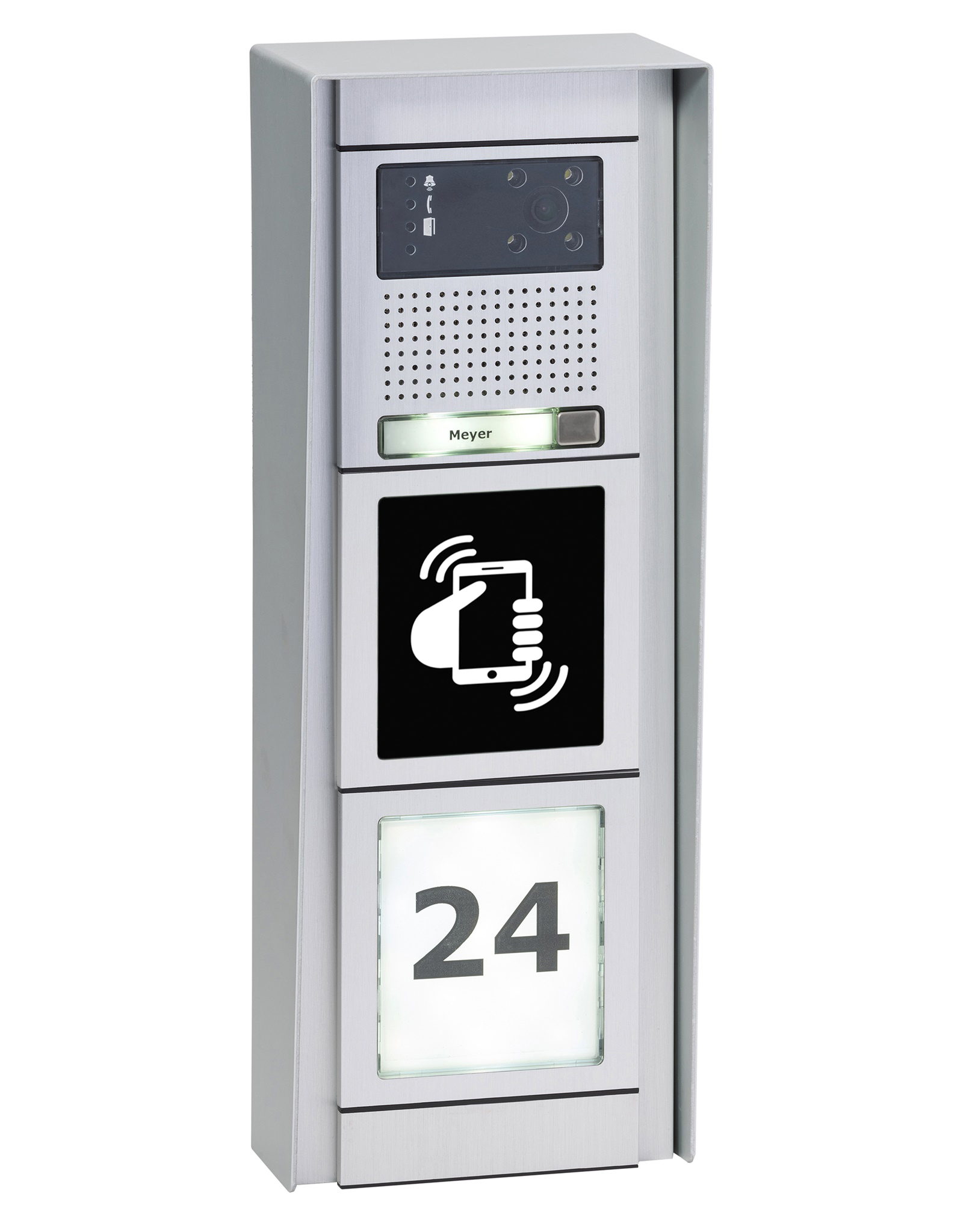

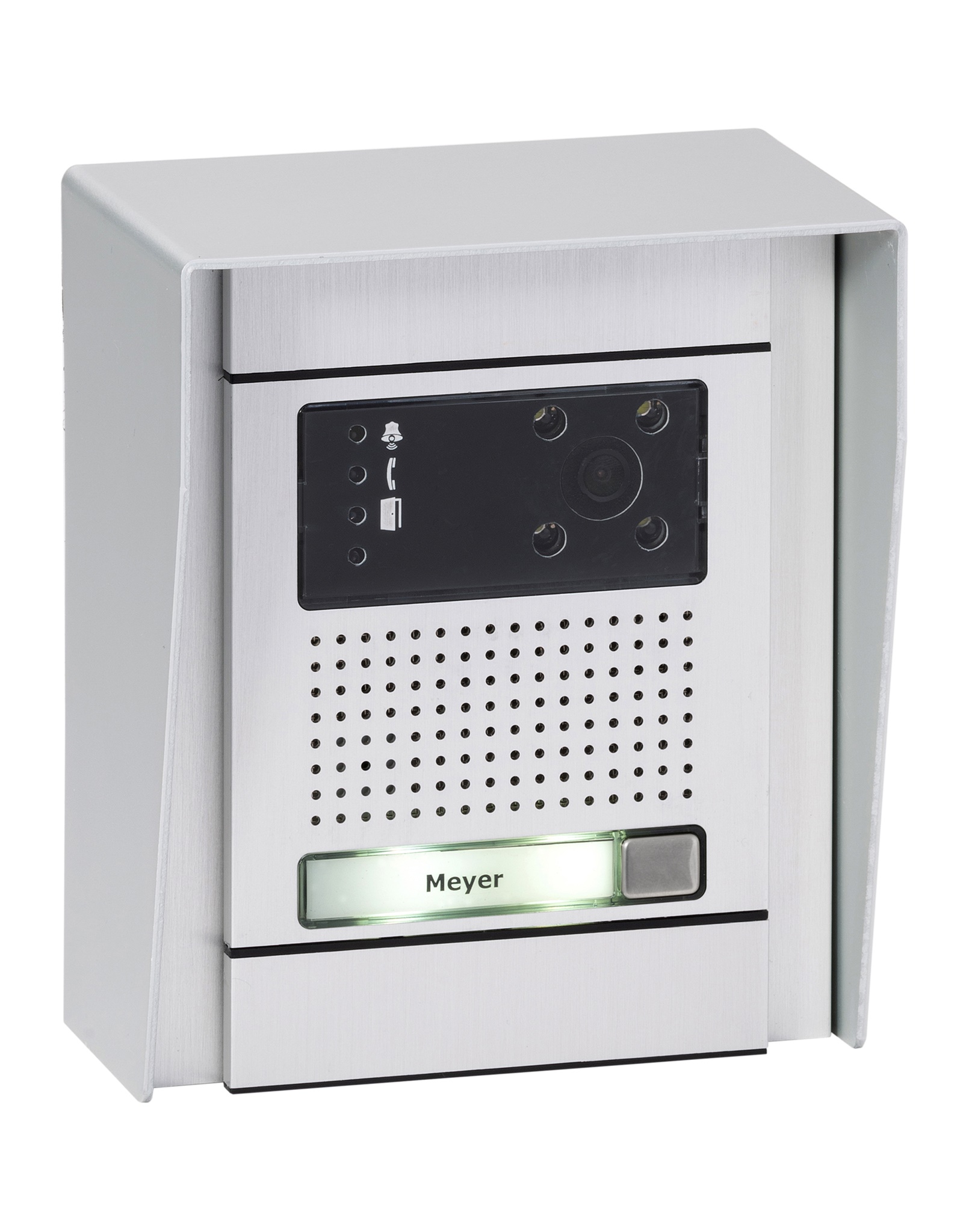

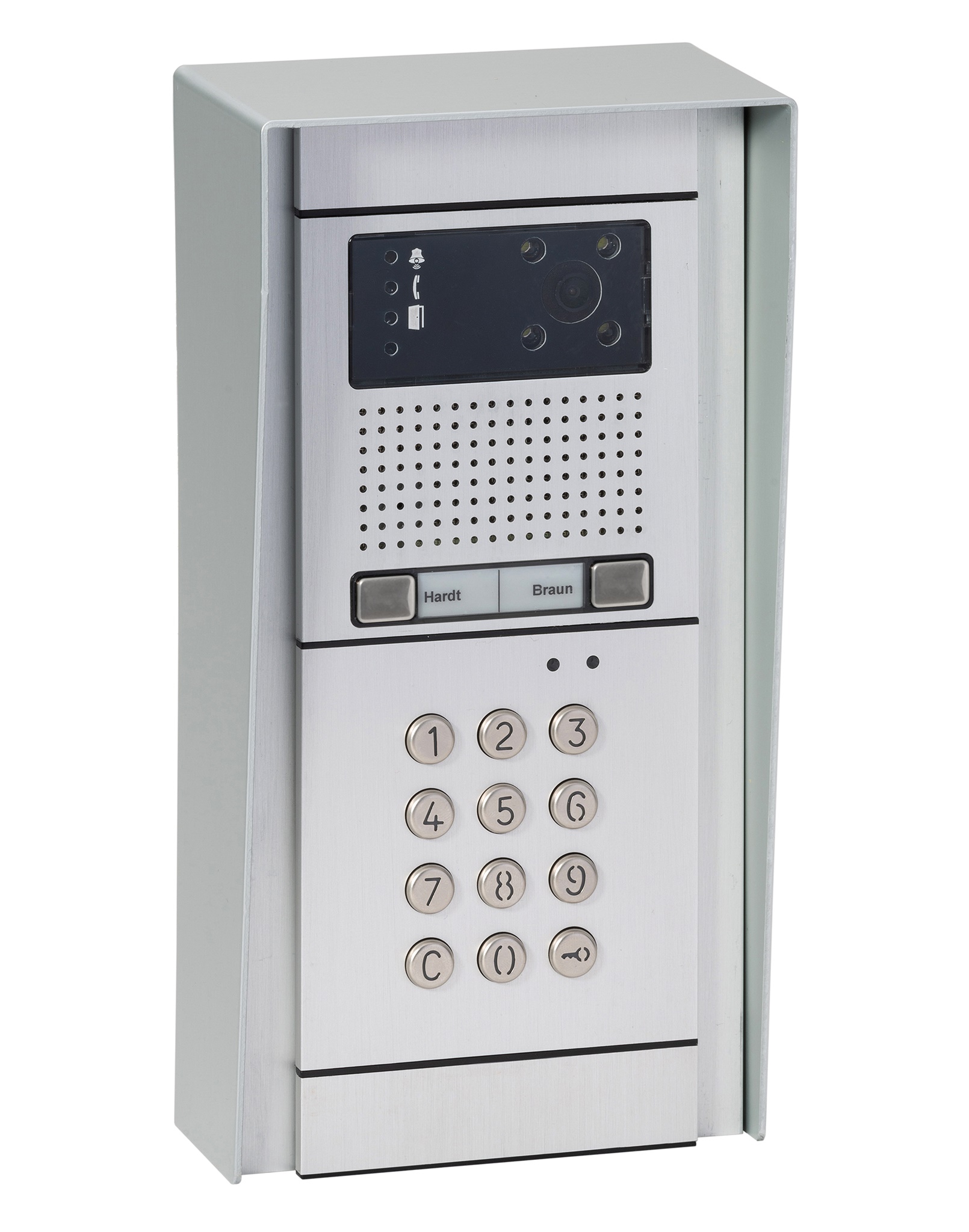

Beispiele der Kombinationen
|
- Netzwerkfähige VoIP Torsprechstelle nach SIP-Standard
- modularer Aufbau
- Barriefrei durch LED-Symbole
- opt. mit integr. Kamera und LED Beleuchtung
- erweiterbar von 1 bis 83 Klingeltaster
- optional mit NFC-Modul
- optional mit Keypad (999 Nutzer mit bis zu 5 Rufnummern und eigenem Zutrittscode Türöffner)
- 4 Weiß-LEDs zur Beleuchtung des Besuchers
- Rufnummernspeicher (mehrere Rufnummern für jeden Teilnehmern hinterlegbar, somit Gruppen- und Kettenruf möglich)
- E-mail Funktion: Sendet Email mit Foto(s) wenn Sie nicht zu Hause sind.
- Die Türöffnerkontake sind vom Telefon, Handy, Fritz!Fon oder PC/Tablet fernsteuerbar
- Wetterfestes Aluminium-Gehäuse
- Automatische Beleuchtung des Beschriftungsfeldes
- Tagesschaltplan mit bis zu 10 Umschaltzeitpunkte für Rufziele.
- 2 fernsteuerbare Hardwarewechselrelais (mit 5 Schaltvarianten)
- Apps für Android, IOS und PC (Windows) Pop-Up-Software
- Sehr gute Sprachqualität, technologisch perfekte Sprachübertragung
- opt. farbige Videokamera mit helligkeitsgesteuerter Beleuchtung und 120° horizontalen Sichtwinkel
- Geschlossenes Gehäuse mit hoher Beständigkeit gegen Spritzwasser und sonstigen Witterungseinflüssen
- Klingeltaster verchromt
|
Die Vario-Bell AT-SIP wird in der Basisversion, inkl. Unterputzgehäuse, ohne Regendach, mit einem Klingeltaster und ohne Spannungsversorgung (12VAC oder POE) ausgeliefert.
Variabel können bis zu 6 Modulträger mit bis zu 75 Ruftasten, Keypad und NFC Modul konfiguriert werden.
Angaben des Herstellers
Die Vario-Bell AT-SIP(opt. mit LED Nachtlichtkamera) wird direkt über das hauseigene Daten-Netzwerk an die SIP-Telefonanlagen oder Ihren IP-Router mit SIP-Server oder direkt Peer to Peer angeschlossen. (Keine Cloudlösung erforderlich)
Sie kann über POE (Power über Ethernet), für eine einfache Installation oder über einen zusätzlichen 12 V AC Trafo mit Spannung versorgt werden.
Eine VOIP-Video Pop-Up Software ist sowohl für Windowsbetriebssysteme und für Ihre Mobilfunkanwendungen in Android oder IOS verfügbar.
Leistungsmerkmale
- erweiterbare IP-Türsprechstelle nach SIP-Standard, kompatibel mit IP Telefonanlagen oder in direkter Verbindung im Peer to Peer mode
- SIP server und SIP Client (UAC, UAS)
- Sprach- und Videoübertragung mit IP Videotelefonen, Smartphones IOS, Android
- Integration von IP-IDP-Softphone
- optional IP Camera 120° Sichtwinkel
- optional NFC Modul (für bis zu 2000 Berechtigungen)
- HTTP Management
- Zwei Schaltrelais (Wechelschalter), fernsteuerbar über App, Software, DTMF (Wahl), und/oder
Codeeingabe über die Klingeltasten. Ansteuerbar in 5 Schaltvarianten (Türöffnen durch
Fernschaltung, Türöffnen durch Klingeltaster, Türöffnen durch Code, Lichtschaltung, Kamera
einschalten, beide Relais nacheinander öffnen.
- Automatische Echo Kompensation mit manueller Unterstützung
- Automatische oder manuelle Tag-Nacht Umschaltung, einstellbar
- NTP (Network Time Protocol) Anbindung
- Rufweiterleitung bei Nichtannahme des Rufs an ein 2tes Ziel einstellbar
Technische Spezifikationen
VoIP protocol support:
- SIP v2 (RFC3261)
- TCP, UDP, RTP
Voice features:
- G711u, G.711a, G726, GSM
- AEC (echo cancellation)
Video streaming:
- HTTP JPG, HTTP MJPG, H.263, H.264, RTSP
Network features:
- IPv4
- NTP
Schnittstellen
- Kemmleiste für IP (LAN)
- Zwei 3-pin Anschlussklemmen für die Relais 12 V 300 mA
- Eine 2-pin Anschlussklemmen für (12V AC/DC Spannungsversorgung)
- Zwei Anschlussklemmen für Türsensor (Zustandsanzeige optional)
- SD-Karten-Slot für Speicherkarte
- Erweiterungsschnittstellen für Module
Konfiguration and Systemmanagement
IP address:
- DHCP/statische IP
- Konfiguration über Web browser, HTTP
- Reset auf Werkseinstellungen
- System Überwachung und VoIP Überwachung in LOG Dateien
Physikalische und äußere Eigenschaften
Montage:
- Aufputz oder Inputzmontage geeignet
Power over Ethernet (PoE):
- IEEE802.3af, class 0
Spannungsversorgung:
- 12V DC or AC Spannungsversorgung (optional mitbestellen)
Formate:
Aktiv Module 100 x 100 mm
|
Rahmeneart
|
Aufputzrahmen mit Wetterschutzdach
Breite x Höhe x Tiefe unten/oben
|
Unterputrahmen Wetterschutzdach
Breite x Höhe x Tiefe unten/oben
|
Unterputzdose
Breite x Höhe x Tiefe
|
| 1er Modul |
134 x 156 x 58/80 mm. |
134 x 156 x 20/45 mm
|
125 x 140 x 56 mm |
| 2er Modul |
134 x 259 x 58/80 mm. |
134 x 258 x 20/45 mm.
|
125 x 257 x 56 mm |
| 3er Modul |
134 x 361 x 58/80 mm. |
134 x 361 x 20/45 mm
|
125 x 347 x 56 mm |
| 4er Modul |
134 x 464 x 58/80 mm |
134 x 463 x 20/45 mm
|
125 x 445 x 56 mm |
| 2x2er Modul |
234 x 259 x 58/80 mm. |
234 x 258 x 20/45 mm.
|
250 x 257 x 56 mm |
| 2x3er Modul |
234 x 361 x 58/80 mm. |
234 x 361 x 20/45 mm. |
250 x 347 x 56 mm |
Module der IP-Vario-Bell
|
IP-Basismodul ohne Kamera
|
IP-Basismodul ohne Kamera mit einem Klingeltaster
|
IP-Basismodul ohne Kamera mit Doppel-Klingeltaster
|
|
IP-Basismodul mit Kamera ohne Klingeltaster
|
IP-Basismodul mit Kamera und mit einem Klingeltaster
|
IP-Basismodul mit Kamera und Doppel-Klingeltaster
|
|

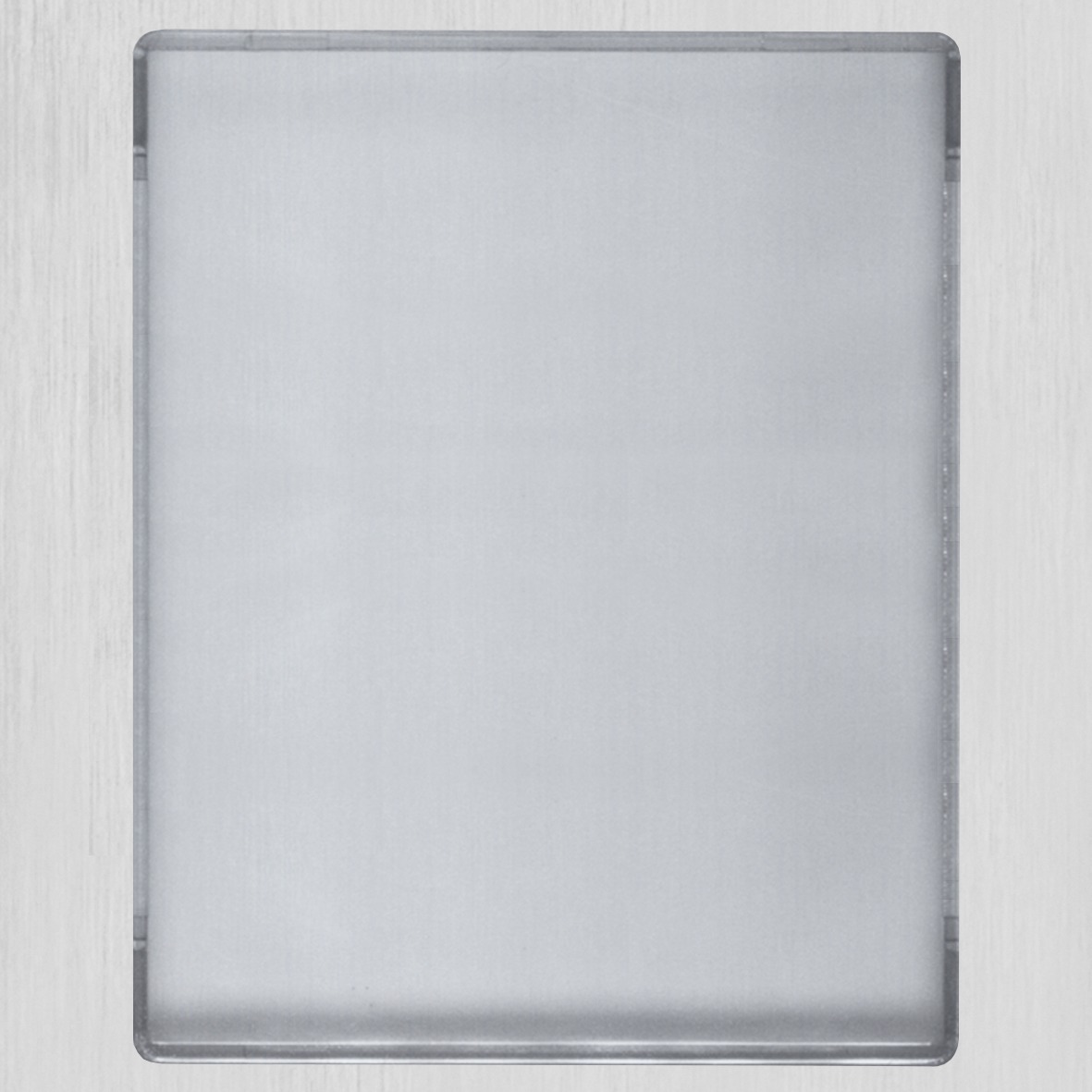

Beleuchtetes Infofeld
|
Blindmodul
Verwendung Solo oder mit RFID-Modul
|
Key-Tastatur
für Türöffner oder bis zu 999 Rufziele
|
|
5 Klingeltaster Modul
|
2 x 5 er Klingeltastermodul
10 direkte Rufziele
|
RFID Modul(Türöffner)
für RFID Karten oder Mobiltelefon
|
|
Blendrahmen
aus Aluminium
|
Aufputzgehäuse
|
Unterputzgehäuse
|
Elektrische Werte:
- Max. Leistungsbedarf: 300mA
- Max. Belastungswerte der Relais: 48V für I < 1A
- Max Strombelastung: 2A bis V< 30 V
- Betriebstemparatur: - 20°C bis + 70°C
IP-Interface: Ethernet 10BaseT, 100BaseTx
VoIP protokol: SIP 2.0 defined RFC3261
Default IP address: 192.168.1.250
Audio: G.711u, G.711a, G.726 - 32b, GSM, G722, G729 (optional)
Bandbreite: 300Hz – 3400 Hz
Echo-Kompensation: automatiisch
Ausgangsleistung LSP: Class D, 1W/8ohm, 94dB/1kHz/1m/1%
Video: Série: JPEG, MJPG, Stream: H.263, H.264
Auflösung: max. 640 x 480 dpi
Kamera Winkel: 120°
Spannungsversorgung: 12VDC ± 2V , 12V AC ± 1V oder PoE IEEE802.3af Altern. A + B
Funktionsnachweise
- SIP v2 IP PBX kompatible. Cisco Call Manager, Alcatel OMNI PCX, Asterisk, Nexspan, Panasonic, AVM Fritz-Box,...
Umfangreiche Installationsanleitung für Ihre Fritzbox wird mitgeliefert.
Das Keypad kann sowohl für die Steuerung des Türöffners, aber auch in Mehrfamilienhäusern zur Anwahl von bis zu 999 Wohneinheiten benutzt werden.
