a/b Schaltrelais Teleswitch Universelles a/b Telefon-Schaltmodul für analoge Telefonleitungen mit einem programmierbaren a/b-Schaltrelais zum Fernwirken.

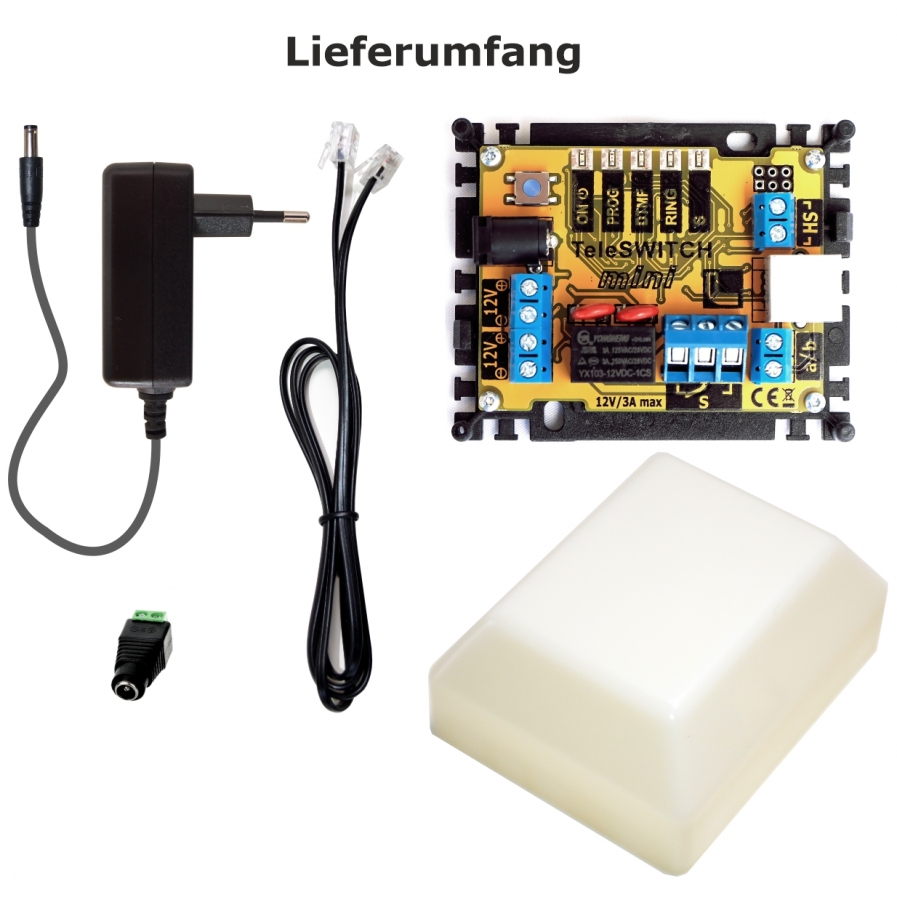

Mit diesem Modul können Sie über Ihre Telefone, von Zuhause oder Unterwegs einen elektrische Verbraucher steuern.z.B. als zweites Fernwirkrelais in Verbindung mit dem TM 3 a/b light, oder als manipulationssicherung in Türsprechstellen mit der Türöffnerfunktion in der Türstation. Das Relais kann z.B, verwendet werden zum Steuerung vonTüröffner (automatisch oder Zeitverzögert) das Garagen- oder Hof oder Rolltore oder zum schalten der Aussenbeleuchtung oder für Anrufläutwerke für Gewerbe (SAR) o.ä. wie auch für optische Anrufsignalisierung. Lieferumfang: 1 x Modul im Aufputzgehäuse 1 Steckernetzteil 12 V DC 1 A

Das Telefon Schaltmodul TeleSWITCH ist ein universell einsetzbares Schaltrelais das auf Signale (Tonwahl- und Rufsignale) einer analogen Telefonleitung reagiert und damit einen Niederspannungsverbraucher bis 3A schalten kann.

Das Telefon Schaltmodul TeleSWITCH kann dabei selbst das Engerät sein, oder in der Zuleitung zu einem Endgerät (Telefon , Türsprechanlage) betrieben werden.

Funktionsweise

Das Schaltmodul besitzt zein potentialfreie monostabile Umschaltrelais Relais, welche übr DTMF Töne (Rufnummern) oder über den Rufstrom (SAR) geschaltet werden können.

Die Schaltzeiten wie auch die Rufnummern sind dem eingestellten Modus entsprechend programmierbar (siehe PDF unten).

Das Modul kann sowohl als eigenständiges alleiniges Telefon-Endgerät oder als Zwischengerät zwischen einer Telefonanlage und einem anderen Telefonendgerät an eine a/b-Schnittstelle angeschlossen werden. Es reagiert auf sowohl auf die Rufnummernwahl vom Telefonendgrät wie auch auf die Rufnummernwahl von der Telefonanlage und wenn gewünscht auch als Rufstromrelais (z.B für die Zusatzklingel oder direkte Ein- Ausschalten eines Verbrauchers ohne).

Das Schaltrelais ist kaskadierbar (Es sind mehrere Schaltrelais ohne nennenswerte Leistungsverluste parallel an einer a/b Leitung einsetzbar)

Der aktuelle (letzte) Schaltzustand kann abgefragt werden und wird über Quittungstöne angezeigt.

DTMF-Modus:

(Ansprechcode frei Programmierbar 1 bis 4 digit DTMF)
Modus: Wahl EIN  /  Wahl AUS

Modus selbstabfallend: Wahl Ein / zeitlich Aus

Anwendung: weitere Türöffner, Türöffner mit PIN-Code, Sicherheitstüröffner,
einfacher Türöffner mit beliebiger Ziffer 1-9 * und #.

Einschalten der Außenbeleuchtung gezielt mit PIN-Code oder mit beliebiger Ziffer
z.B. beim Drücken einer Klingeltaste an der Türstation und Garagentorschalter.
Verteilungsrelais für Türsprechstellen auf verschiedene Router

Rufstrom-Modus Impuls 0,1Sek - 0,9Sek und 1-9999Sek einstellbar ()

Alternatives Schaltrelais für Anrufsignale schaltet im Takt des Rufsignals (23-54Hz) mit verschienden (einstellbaren) Impulsfolgen Anwendung: Aktivierung eines Zusatzläutwerks oder Impulslicht zur Signalisierung einen Anrufs im Takt der Rufsignale

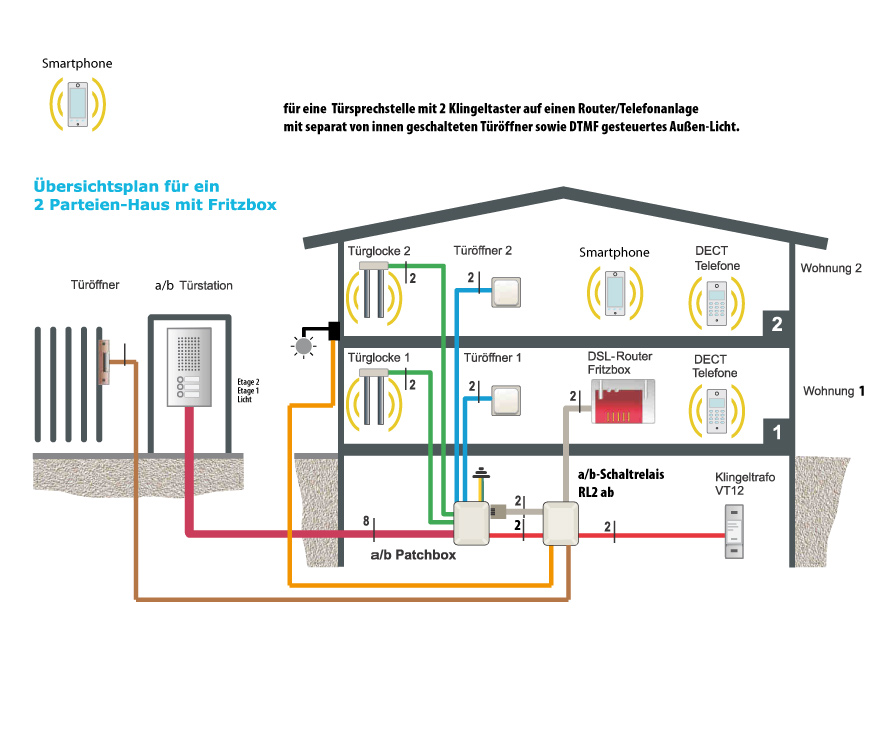

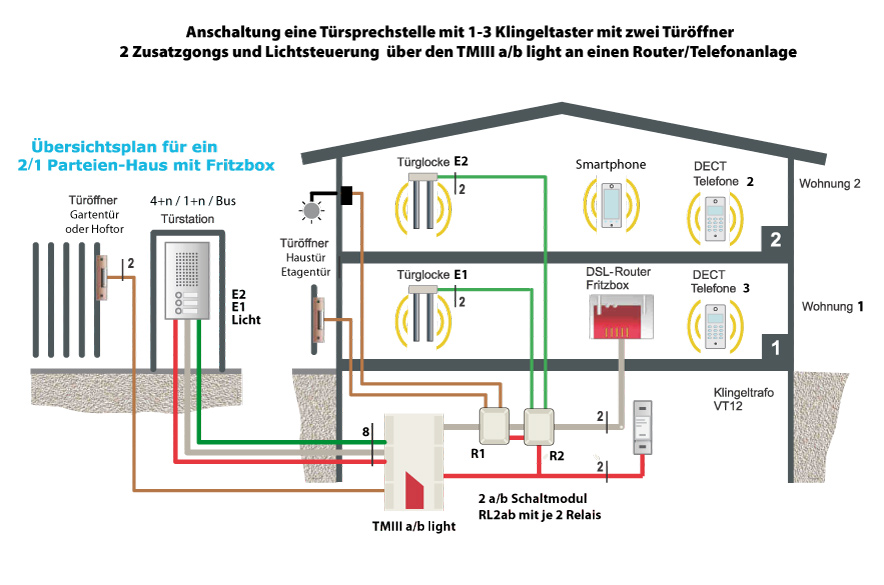

Anschlussbeispiele

Technische Daten:

Schaltrelais für ab-Leitungen
programmierbare Schaltrelais S1 und S2

Schaltleistung der Relais
24V AC oder DC
Schaltstrom 1A

Spannungsversorgung: Nennspannung 12 VAC 1A (Der Prozessor verlangt eine minimale Spannung von 14 V~, Achten Sie daher das Ihr Trafo dieses leistet)

Programmierung a/b Schaltrelais Teleswitch

 Planung und Montagehilfe a/b Schaltrelais Teleswitch

Bedienungsanleitung a/b Schaltrelais Teleswitch
