Umrüstset TAB4 DC doorPhone (Umrüstmodul für die CTC doorphone TSM-A Türsprechstellen auf analoge Telefon Technik (a/b) inkl. doorTELpro App Das a/b Türsprechmodul ist für den Einbau in ein balcom/CTC TSM-A Türsprechanlage NV 800(K)(S), NV 80x/90x (NGV 80x/90x), NV 806(T)(TN), NV 810/811 vorgesehen. 159,90 €  inkl. MWSt Versand 5,80 Euro

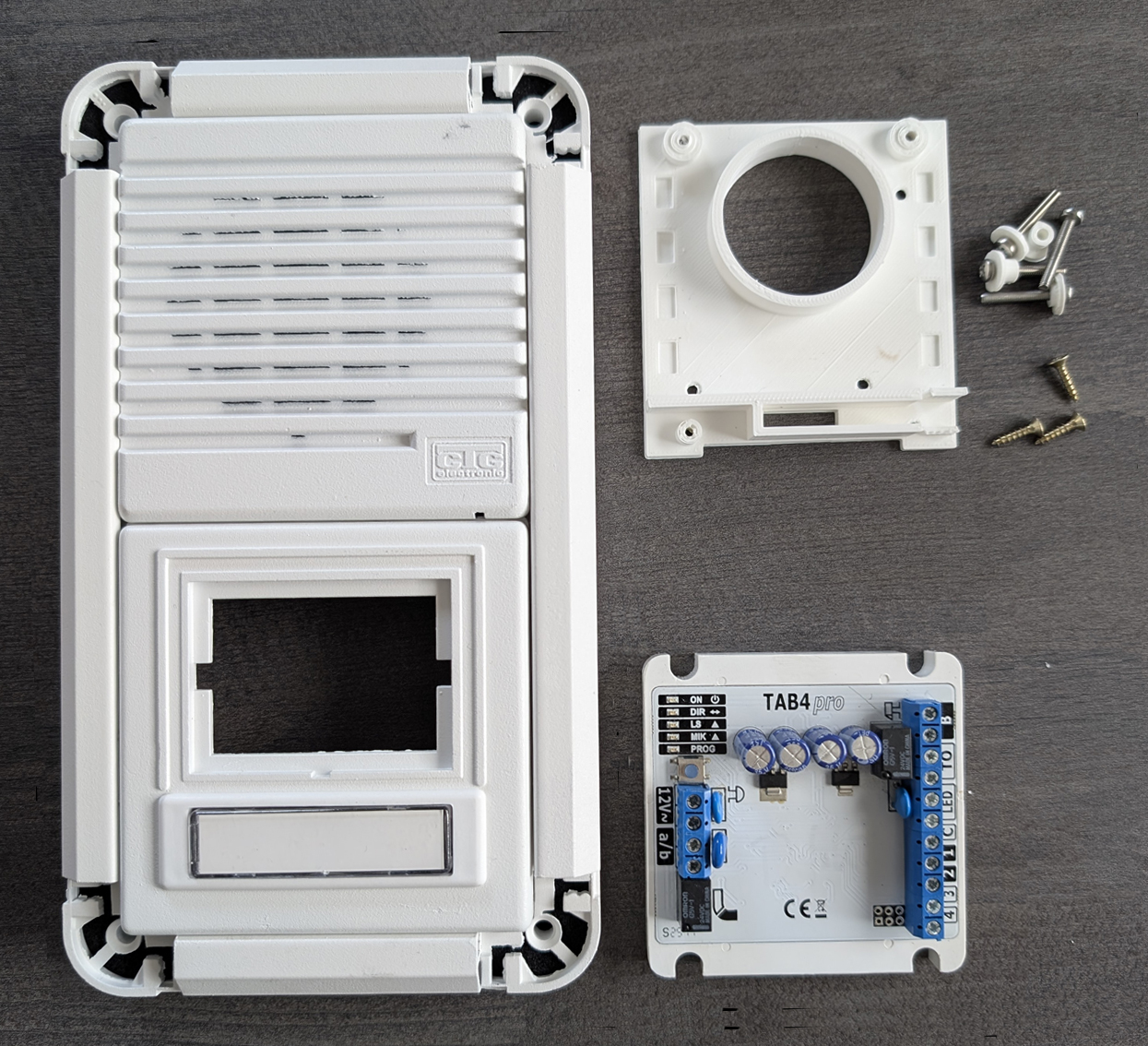

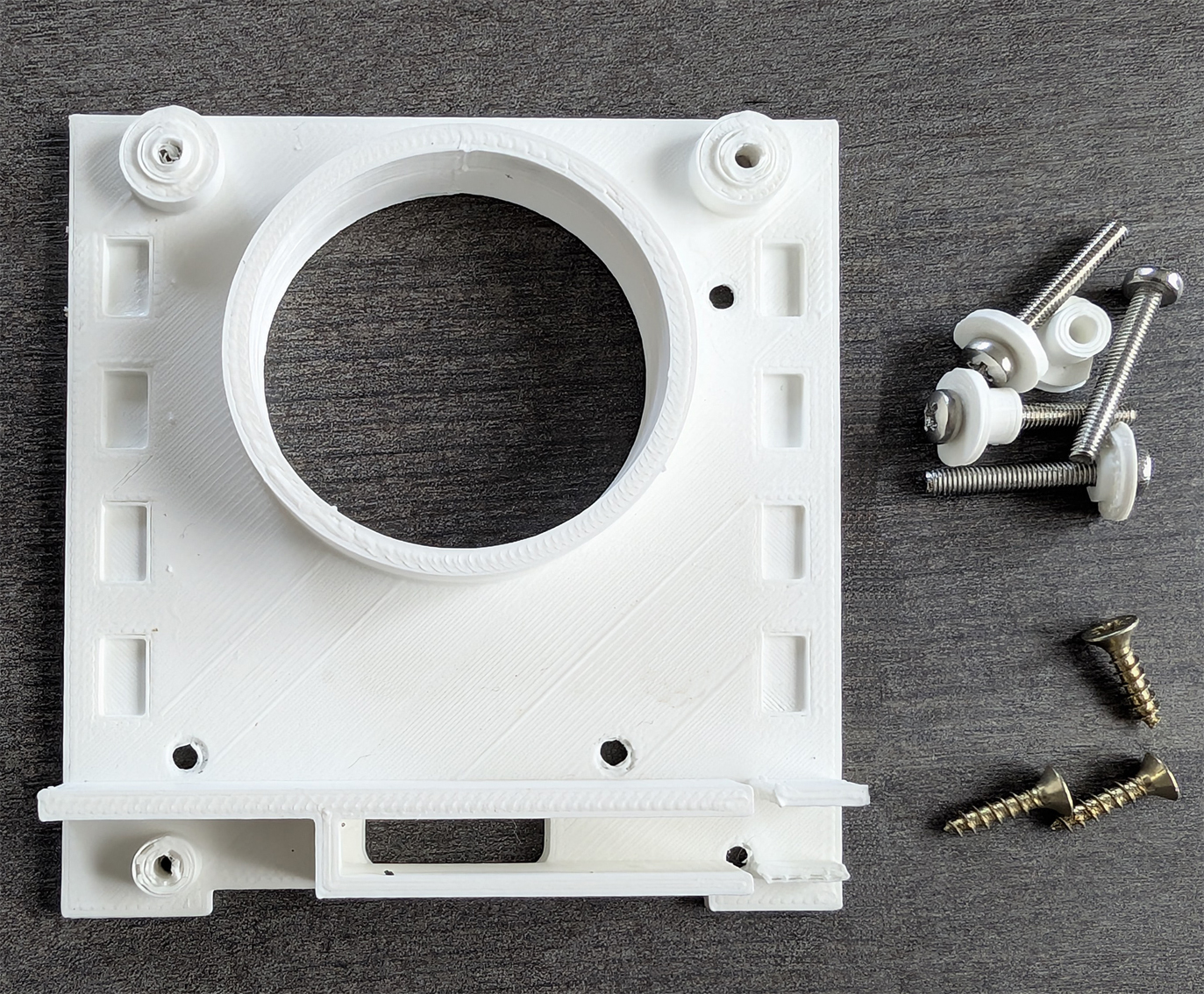

Tab4 DC plus für balcom/CTC TSM-A geeignet für den Einbau in das Sprechmodul TSM-A balcom/CTC. mit Montagekit und 12 V DC Schaltnetzteil , Anschluss an a/b-Nebenstellen der Fritzbox oder Speedport sowie von TK-Anlagen mit analoger Telefonschnittstelle. 24 Monate Gewährleistung (Herstellergewährleistung) Lieferumfang - Türsprechmodul TAB4 plus DC - inkl. Montagekit für doorPhone TSM-A - inkl. Steckernetzteil 12V-DC - inkl. Halteplatte, Befestigungsschrauben,C - Smartphone App DoorTel (zum download) Zum kostenfreien Downloaden - Bedienungsanleitung - Umrüstanleitung - Planungshinweise kostenlos zum Downloaden DoorTELpro APP die Telefonie App mit Video-Türsprechfunktion (siehe Downloads) Optional erhältlich: Patchbox mit 3 potentialfreien Relais, Steckernetzteil mit 2A oder Hutschienennetzteil mit 1A oder 2A.  Umschaltmodul für Mehrfamilienhäuser für 2 oder bis zu 4 Wohneinheiten.

Produktbeschreibung Anwendungsbereich Das Umrüstkit TAB4-DC doorPhone dient zum Umrüsten der Türaußenstationen Balcom/CTC TSM-A mit bis zu 4 Klingeltaster.. Es enthält die komplette Elektronik sowie Lautsprecher und Mikrofone in einem kompakten Gehäuse. Das System ist für den direkten Anschluss an den a/b Port einer Telekommunikationsanlage sowie für DSL-Router mit eingebauter Telefonanlage vorgesehen. Damit das Türsprechmodul möglichst einfach in die Türstationen eingesetzt und betriebssicher integriert werden kann, wird das Modul Tab 4 DC oder Tab 1 DC Basic fertig mit den Adapterplatten geliefert. Es sind keine mechanischen Veränderungen an der Türlautsprecheraußeneinheit notwendig. Es wird die alte Mehrdraht oder a/b Elektronik mit Mikrofon und Lautsprecher entfernt und einfach das Tab X DC doorPhone Modul eingesetzt. Das TAB 4DCplus besitzt Anschlussklemmen für - Eingang für Zusatztaster zum Türöffner - Türöffner (mit 12 V DC Ausgang) - 12 V DC Schaltkontakt für den Türöffnermagnet - potentialfreien Schaltkontakt für einen Zusatzgong oder Zentralklingel über DTMF fernsteuerbar. - zusätzliche LED-Beleuchtung (Tasten- oder Ambientebeleuchtung) - 12 VDC Ausgang für Klingeltasterbeleuchtung LED - 4 Klingeltastereingänge (TAB 4DC) alternativ 2 Klingeltaster (TAB 1 DC Basic) - die a/b Leitung (zum Telefonport der Telefonanlage / Fritzbox / Speedport) - LED Kontrollpaneel zur Funktionskontrolle während der Inbetriebnahme. Leistungsmerkmale (TAB 4 DC Plus): Die Rufziele der Klingeltaster sind frei programmierbare. Es ist ein direkter Anruf auf ein Telefon, ein Rundruf auf mehrere Telefone oder eine Rufumleitung bei "Besetzt" oder nicht "Erreichbar" möglich.   Das Rufziel kann manuell (Kurzwahl) oder zeitlich gesteuert auf eine zweite Rufnummer umgeschaltet werden.Der Türöffner ist fernsteuerbar über Telefon (DTMF-Wahl) oder über einen Tastschalter. Die Türöffnerzeit ist frei programmierbar. Unterdrückung bzw. Abschaltung störender Hörzeichengabe der Telefonanlage (Wählton, Freiton, Besetztton). Detaillierte Bedienungsfunktionen entnehmen Sie bitte den Bedienungshinweise ( PDF- siehe unten). Programmierung und Steuerung Die individuellen Einstellungen und die Steuerung des Moduls können über ein beliebiges Telefon per DTMF vorgenommen werden (Details siehe auch das PDF Kurzanleitung. Individuelle Einstellung von zeitlich abhängigen Merkmalen. - Schaltzeit des Türöffners einstellbar von 1-30s (Standard 5s) - Einstellbare Gesprächsdauer (Haltezeit) für Anrufe von außen 10 bis 299 Sekunden (Die Verbindung wird automatisch nach Ablauf der Gesprächsdauer oder durch die Besetzttonerkennung nach dem Auflegen des Telefonhörers oder manuell durch das Drücken von ( ** ) beenden - Sprachgesteuerte Gesprächsdauerverlängerung bis 100s einstellbar   Gesprächsdauer für Anrufe von Telefon zur Türstation fest auf 30 s eingestellt. Individuelle Einstellung der Telefonspezifischen Töne. - Freitonunterdrückung bei Rufaufbau nach Drücken des Klingeltasters - Tonintervalle: Taktung 1000ms/4000ms, Frequenz 425Hz - Verbindungsaufbau - manuelles Hochregeln der Außenlautstärke durch Drücken einer beliebigen Taste    Gleichzeitig sprachgesteuertes Hochregeln der Außenhautstärke - beides in Stufen einstellbar.    (zur Vermeidung von zu lauter Hörzeichengabe am Türsprechmodul bei hoher Außenlautstärke) - CLIP-Signal (Ausblendung: unbemerktes Hinaus hören zur Türstation sofort nach Wahlende) - Besetzttonabschaltung: bei Gesprächsende (Auflegen des Internteilnehmers):    a/B-Leitungsanpassung und a/b-Empfindlichkeit - Schwellwert der Sprachsteuerung einstellbar, abhängig von der a/b-Verbindung zum DSL-Router/Telefonanlage   (Dämpfung) oder vom Umgebungsgeräuschpegel innen und außen.    a/b Impedanz-Anpassung   Anpassung an die Leitungsimpedanz des DSL Routers / Telefonanlage zur Vermeidung von Übertragungsstörungen. Betriebswerte Betriebsspannung / Nennspannung 12VDC (Achtung: der evtl vorhandenen Trafo der Fa. Ritto ist nicht verwendbar) Stromaufnahme Standby 44mA Stromaufnahme Aktiv 70mA Energieverbrauch in Kilowattstunden/Jahr ca. 2,56 KWh/Jahr Belastung des Schaltkontakts für den Türöffner 2A AC/DC Temperaturbereich -10oC bis +40oC Abmessungen TAB4 DC plus TAB4 DC-Modul: 78 x 78 x 22mm Lieferumfang - Türsprechmodul TAB4DCplus - Montagekit für Ritto Portier 3000 (Sprechmodul 5760) - Halter sowie Befestigungsschrauben Umrüsten Balcom/CTC doorPhone TLM 1 auf Tab4 DC plus oder Tab4 DC Basic     Planungsunterlagen Einbauhinweise Umbauanleitung Bedienungsanleitung

Optionen:
