  Produkt 2 von 9 in der Kategorie Einbau/Umrüstkits    Zurück zur Kategorie

TAB4-DClite für STR Softline

Um-/Nachrüstmodul auf den a/b Port
[TFE-LTM10004-DC-STR]

Optionen hier einfach mitbestellen:                                           .

1
Patchbox:
Spannungsversorgung:
Sprechmodul:
Umschaltgerät:


inkl. UST
zzgl. Versand
Lieferzeit: 2-3 Tage

Versandkosten 5,80€

jetzt kaufen:
Anzahl:

Umrüstset TAB4 DC plus STR für STR-Softline Türsprechstellen

inkl. doorTELpro App

a/b Türsprechmodul für den direkten Einbau in eine STR NH 202 Türsprechstelle, mit integriertem Lautsprecher und Mikrofon.

Geeignet für DSL-Router oder Telefonanlage mit analogem Telefonport wie z.B. Fritzbox und Speedport .

Energiesparung: bis zu 95 % des bisherigen Energiebedarfs Ihrer alten Sprechanlage

157,90 €
inkl. MWSt
Versand 5,80 Euro

inkl.




Tab4 DC plus STR Umrüstset,

  • geeignet für den Einbau in eine STR Softline  Türsprechstelle

  • mit Montagekit für STR Türsprechstellen und 12 VDC 1A Schaltnetzteil ,

  • Anschluss an a/b-Nebenstellen der Fritzbox oder Speedport sowie von TK-Anlagen mit analoger Telefonschnittstelle.

  • 24 Monate Gewährleistung (Herstellergewährleistung)

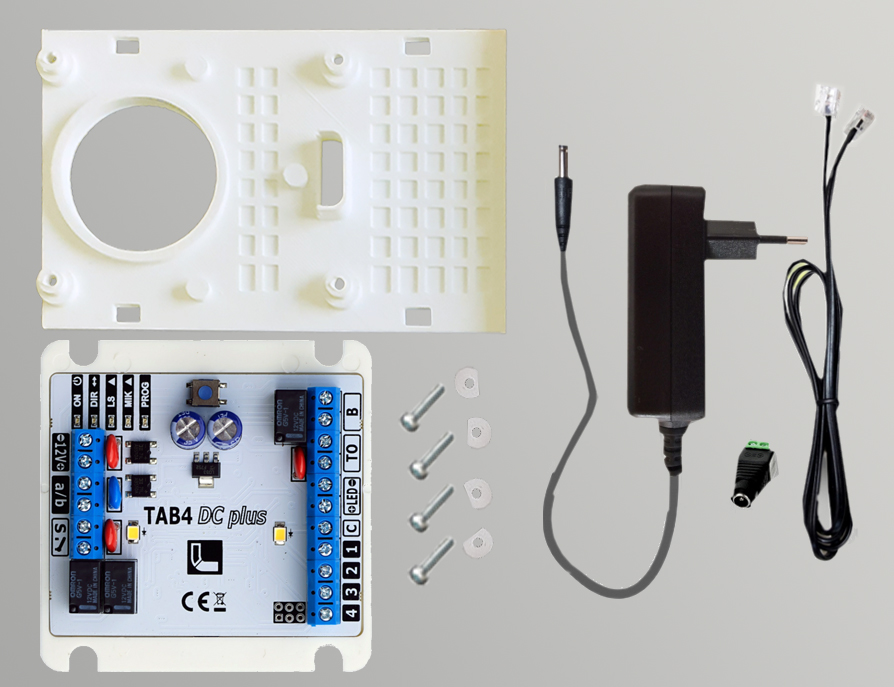

Lieferumfang
-
Türsprechmodul TAB4 DCplus mit integriertem LSP und Micro
- inkl. Steckernetzteil 12VDC, Hohlsteckeradapter und RJ11 Kabel,
-
Montageset für STR Türsprechstelle bestehend aus:

Adapterplatte, Befestigungsschrauben, .

Optional: Patchbox mit 3 potentialfreien Relais, Steckernetzteil mit 2 A oder Hutschuenennetzteil mit 1A. Umschaltmodul für Mehrfamilienhäuser von bis zu 4 Fritzboxen.

Zum kostenfreien downloaden:
- Bedienungsanleitung
-
Umrüstanleitung
- Planungshinweise

 DoorTELpro APP

die Telefonie App mit VideoTürsprechfunktion (siehe Downloads)

Optionales Zubehör im Bestellfeld einfach mit auswählen

Produktbeschreibung
Anwendungsbereich
Das System ist für den direkten Anschluss an den a/b Port (analoge Nebenstelleport) einer Telekommunikationsanlagen, sowie DSL-Routers (wie Fritzbox oder Speedport) mit analoger Telefonschnittstelle vorgesehen. Damit das Türsprechmodul möglichst einfach in die Türstationen eingesetzt und betriebssicher integriert werden kann, wird eine spezielle Adapterplatten sowie das Montagematerial mitgeliefert. Es sind keine spanenden oder mechanischen Veränderungen an der Türlautsprecheraußeneinheit oder des Einbaurahmens oder am Mauerwerk notwendig. Innerhalb von von wenigen Minuten wird Ihre Türsprechstelle mit neuer Elektronik, Mikrophon und Lautsprecher ausgerüstet. Für die Verkabelung stellen wir Ihnen eine umfangreiche Dokumentation zum download und eine Service Telefonnummer zur Verfügung.

Die Umbaumaßnahmen an dem TLM und an der Türstation sind auch für handwerklich nicht so geschickte Personen mit unsrer Videoanleitung ohne Probleme zu erledigen.

Das TAB 4 DCplus hat  Anschlussklemmen für:

- bis zu 4 Klingeltaster
- die a/b Leitung (zum Telefonport der Telefonanlage / Fritzbox / Speedport)
- einen Zusatztaster zum Türöffner
- einen Türöffner (12 V DC Ausgang)
- einen Zusatzgong oder Zentralklingel (potentialfrei) aber auch als potentialfreies Relais über DTMF fernsteuerbar.
- zusätzliche LED-Beleuchtung (Tasten- oder Ambientebeleuchtung)

Leistungsmerkmale:

Die Klingeltaster sind frei programmierbar.
Das Rufziel kann manuell (Kurzwahl) oder zeitlich gesteuert auf eine zweite Rufnummer umgeschaltet werden.

Türöffnen:
- über Telefon während des Türgesprächs (Kennziffernwahl)
-
oder über einen gesondert angeschlossenen mech. Tastschalter
-
Die Türöffnerzeit ist veränderbar (programmierbar)

Die Außenlautstärke ist in 4 Stufen einstellbar (somit auch für gewerblichen Einsatz geeignet).
 1) ruhiges Wohngebiet (leise), 2) Ortsbereich (normal), 3) verkehrsreiches Stadtgebiet (laut),  3) Baustelle / Industrielärm (sehr laut)

LED Kontroll-Display

Tonunterdrückung
Unterdrückung bzw. Abschaltung störender Hörzeichengabe der Telefonanlage (Wählton, Freiton, Besetztton)

Anpassung
a/b Empfindlichkeit je nach Umgebungsgeräuschpegel und a/b Impedanz je nach Anschlusswerten des a/b Ports

Bedienung:
Während eines Türgesprächs kann die Tür durch einmaliges Drücken der Taste # oder über eine externe Rufnummernzuweisung, geöffnet werden. So kann auch die Tür von einem Mobiltelefon in  einem Türgespräch bedient werden.
Ein laufendes Türgespräch kann durch Drücken von ** manuell abgebrochen werden.
Rufumleitung
Das Türsprechmodul kann auf Rufumleitung eingestellt werden. Während aktiver Rufumleitung werden jeweils die zweiten hinterlegten Zielrufnummern gewählt. Die Rufumleitung kann stundenweise auf Zeit oder dauerhaft aktiviert werden (z.B. bei Urlaub) und stellt sich zurück auf Normalbetrieb wenn Sie wieder zuhause sind und die Türstation intern anrufen. Die Rufumleitung kann mit einer dem Türsprechmodul zugewiesenen externen Rufnummer auch aus der Ferne aktiviert und deaktiviert werden.


Programmierung/ Einstellungen über DTMF
    • Reset
    • je eine Zielrufnummern bis zu 24 Ziffern 1 - 0, Stern und Raute für die Klingeltaster 1 - 4
    • je eine Zielrufnummern für Rufumleitung oder Rundruf bis 24 Ziffern für die Klingeltaster 1 - 4
    • PIN-Code  (4-stellig) für Zugangsberechtigung
    • Türöffner Anzugsdauer in Sekunden 1 - 30
    • Klingeltaster-Bestätigungston (9 Melodiene und Aus)
    • Außenlautstärke Lautsprecher in 4 Stufen
    • Gesprächsdauer für Anrufe von der TFE nach dem Abheben des Hörers (10-299 Sek)
    • Rufzeit in Rufintervalle (0-15 ) 0 = keine Begrenzung
    • Türöffnen während dem Gespräch Freigabe auch für Mobiltelefon möglich
    • Türgespräch manuell trennen
    • Aktivieren der Verbindung sofort, oder nach 1-9 Anrufsignal
    • Freizeichen ( Ruftonunterdrückung)
    • Türrufumleitung auf Zeit (Abwesenheitsbetrieb)
    • Türrufumleitung permanent
    • a/b Empfindlichkeit
    • a/b Impedanz-Anpassung in 4 Stufen
    • Zeiteinstellungen für Direktruf oder Rufumleitung
    • Telefontöne
      - Freitonunterdrückung bei Rufaufbau nach Drücken des Klingeltasters
      - Tonintervalle: Taktung 1000ms/4000ms, Frequenz 425Hz
      - Verbindungsaufbau - manuelles Hochregeln der Aussenlautstärke durch Drücken einer beliebigen Taste
         gleichzeitig sprachgesteuertes Hochregeln der Aussenlautstärke - beides in Stufen einstellbar
         (zur Vermeidung von zu lauter Hörzeichengabe am Türsprechmodul bei hoher Aussenlautstärke)
      - CLIP-Signal Ausblendung: unbemerktes Hinaushören zur Türstation sofort nach Wahlende
      - Besetztonabschaltung: bei Gesprächsende (Auflegen des Internteilnehmers):

Betriebswerte
Betriebsspannung / Nennspannung 12VDC
(Achtung: der evtl vorhandenen Siedle rafo NT 402 oder 602 ist für dieses Modul nicht verwendbar)

Stromaufnahme Standby 44mA
Stromaufnahme Aktiv 70mA
Energieverbrauch im Durchschnitt in Kilowattstunden/Jahr ca. 2,56 KWh/Jahr.
Belastung des Schaltkontakts für den Türöffner 2A AC/DC
Temperaturbereich -10oC bis +40oC
Abmessungen TAB4 DCplus Modul: 78 x 78 x 22mm

Optionen:

Patchbox: Die optional erhältliche Patchbox können Sie das Tab 4 DCplus Modul und die zur Tür dazu gehörigen Bauteile zusammenführen und übersichtlich anklemmen. Darüberhinaus besitzt es einen integriertem Überpannungsschutz für die Spannungsversorgung und die a/b Leitung sowie 3 potentialfreien Relais und Anschlussklemmen über die Zusatzgongs,  Türöffner und Taster für die direkte Türöffnung angeschlossen werden können, Aber auch bestehende Haustelefon wie HT 511 / 611 / 811 können in den Funktionen Klingeln und Türöffnen (ohne Sprachverbindung) genutzt werden. (Empfehlung des Herstellers ab einer Leitungslänge >10 m zwischen Tab 4 und Telefonanlage)

Hutschienenetzteil 12 V DC 1A: im Lieferumfang ist eine Steckernetzteil 12 VDC /1 A beinhaltet, sollten Sie die Stromversorgung über ein Hutschienennetzteil versorgen, oder Ihnen die Leistung (1A / 12 W) nicht ausreichen so können Sie in den optionen Alternativen wählen.

Umschaltgerät: Für den Einsatz in Mehrfamilienhäusern bieten wir Ihnen a/ b Verteiler für bis zu 4 Router an.

Planungsunterlagen

Einbauhinweise



Bedienungsanleitung




Optionen:
