Umrüstset Siedle Vario TLE 511/TLM511-0

Um-/Nachrüstmodul auf den a/b Port
[TFE-LTM10004-DC-TLE]

Optionen hier einfach mitbestellen:                                           .

1
Einbauset:
Lichtschalterfarbe:
Spannungsversorgung:
Sprechmodul:
Umschaltgerät:


inkl. UST
zzgl. Versand
Lieferzeit: 2-3 Tage


jetzt kaufen:
Anzahl:

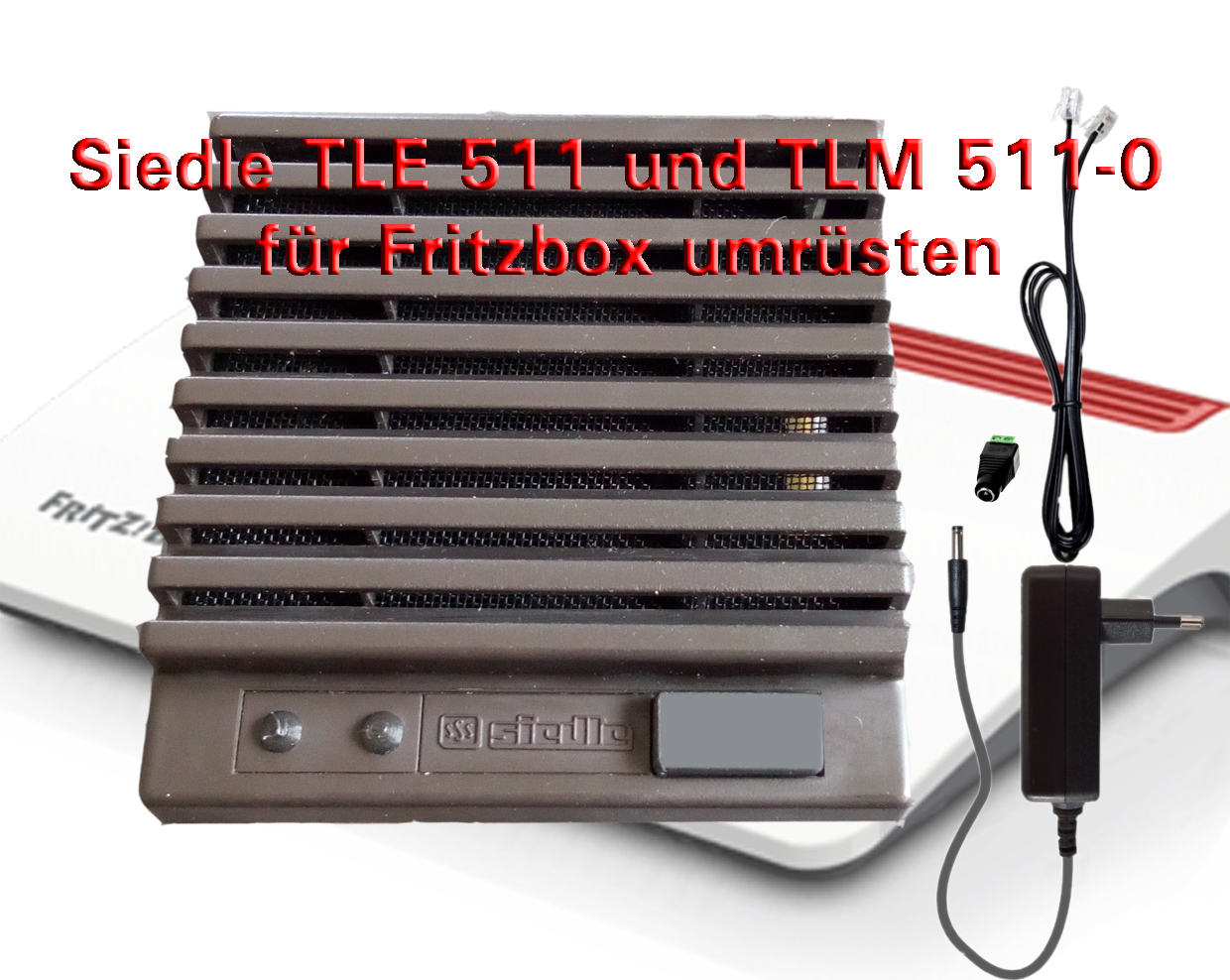

Umrüstset TAB4 DC 511TLE  für Siedle Vario TLE 511 und TLM 511-0 auf a/b Technik.

a/b Türsprechmodul für den direkten Einbau in eine Siedle Vario TLE 511 oder TLM 511-0, mit integriertem Lautsprecher und Mikrofon.

Geeignet für DSL-Router oder Telefonanlage mit analogem Telefonport wie z.B. Fritzbox und Speedport .

Energiesparung: bis zu 95 % des bisherigen Energiebedarfs Ihrer alten Sprechanlage

154,90 €
inkl. MWSt
Versand 5,80 Euro






Tab4 DC 511TLE Umrüstset,

  • geeignet für den Hinterbau in Siedle Vario TLE 511 oder TLM511-0.

  • mit Montagekit für Siedle TLM Blende und 12 VDC 1A Schaltnetzteil ,

  • Anschluss an a/b-Nebenstellen der Fritzbox oder Speedport sowie von TK-Anlagen mit analoger Telefonschnittstelle.

  • 24 Monate Gewährleistung (Herstellergewährleistung)

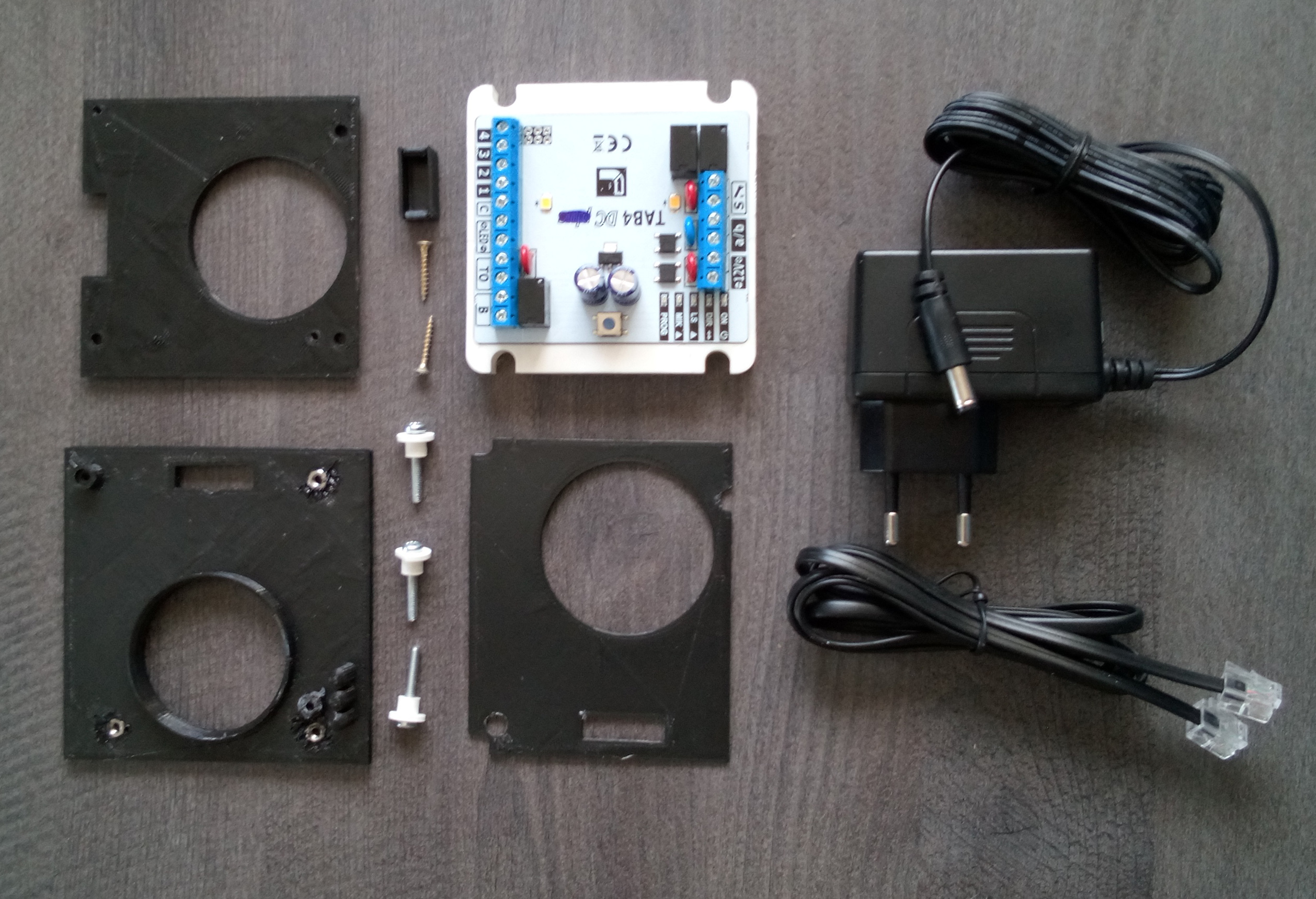

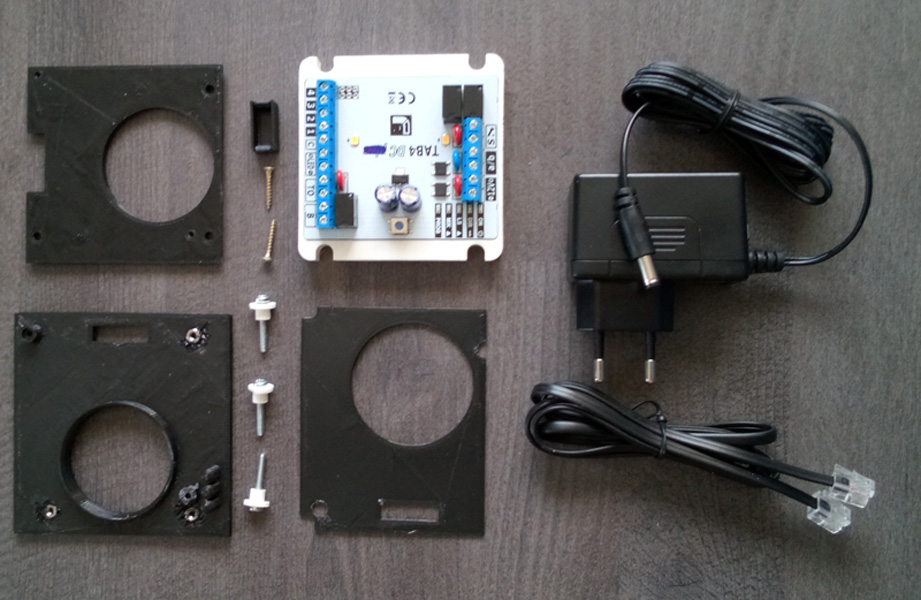

Lieferumfang
-
Türsprechmodul TAB4 DCplus mit integriertem LSP und Micro
- inkl. Steckernetzteil 12VDC, Hohlsteckeradapter und RJ11 Kabel,
-
Montageset für Siedle Vario TLE 511 / TLM511-0 bestehend aus:

Akustikplatte, Grundplatte und Halteplatte, Befestigungsschrauben,

Blindblenden für Diode und Lichtschalter in schwarz oder weiß.

Optional mit Patchbox mit 3 potentialfreien Relais, Steckernetzteil mit 2 A oder Hutschuenennetzteil mit 1A.

Optional mit Umschaltmodul für Mehrfamilienhäuser von bis zu 4 Fritzboxen.

Zum kostenfreien downloaden:
- Bedienungsanleitung
-
Umrüstanleitung
- Planungshinweise

Optionales Zubehör im Bestellfeld einfach mit auswählen

Für Energiesparfüchse bestellen Sie in unserem Zubehörbereich einfach die LED Soffite für Ihren Klingeltaster mit. (LED Soffitte 31 mm 12V DC 0,25 W)

Produktbeschreibung
Anwendungsbereich
Das a/b Umrüstkit TAB4-DC 511TLE dient zum Umrüsten von Türaußenstationen TLE 511/TLM511-0 der Fa. Siedle.
Das System ist für den direkten Anschluss an den a/b Port (analoge Nebenstelleport) einer Telekommunikationsanlagen, sowie DSL-Routers (wie Fritzbox oder Speedport) mit analoger Telefonschnittstelle vorgesehen. Damit das Türsprechmodul möglichst einfach in die Türstationen eingesetzt und betriebssicher integriert werden kann, werden spezielle Adapterplatten sowie die das Montagematerial mitgeliefert. Es sind keine spanenden oder mechanischen Veränderungen an der Türlautsprecheraußeneinheit (TLM-Blende) oder des Einbaurahmens oder am Mauerwerk notwendig (siehe Video).Innerhalb von von weniger als 10 Minuten wird die alte Siedle 511 Elektronik mit Mikrophon und Lautsprecher entfernt und das Umrüstkit mit dem Tab 4 Modul aufgeschraubt und anschließend verkabelt. Für die Verkabelung stellen wir Ihnen eine umfangreiche Dokumentation zum download und eine Service Telefonnummer zur Verfügung.

Die Umbaumaßnahmen an dem TLM und an der Türstation sind auch für handwerklich nicht so geschickte Personen ohne Probleme zu erledigen.

Das TAB 4 DCplus hat  Anschlussklemmen für:

- bis zu 4 Klingeltaster
- die a/b Leitung (zum Telefonport der Telefonanlage / Fritzbox / Speedport)
- einen Zusatztaster zum Türöffner
- einen Türöffner (12 V DC Ausgang)
- einen Zusatzgong oder Zentralklingel (potentialfrei) aber auch als potentialfreies Relais über DTMF fernsteuerbar.
- zusätzliche LED-Beleuchtung (Tasten- oder Ambientebeleuchtung)

Leistungsmerkmale:

Die Klingeltaster sind frei programmierbar.
Das Rufziel kann manuell (Kurzwahl) oder zeitlich gesteuert auf eine zweite Rufnummer umgeschaltet werden.

Türöffnen:
- über Telefon während des Türgesprächs (Kennziffernwahl)
-
oder über einen gesondert angeschlossenen mech. Tastschalter
-
Die Türöffnerzeit ist veränderbar (programmierbar)

Die Außenlautstärke ist in 4 Stufen einstellbar (somit auch für gewerblichen Einsatz geeignet).
 1) ruhiges Wohngebiet (leise), 2) Ortsbereich (normal), 3) verkehrsreiches Stadtgebiet (laut),  3) Baustelle / Industrielärm (sehr laut)

LED Kontroll-Display

Tonunterdrückung
Unterdrückung bzw. Abschaltung störender Hörzeichengabe der Telefonanlage (Wählton, Freiton, Besetztton)

Anpassung
a/b Empfindlichkeit je nach Umgebungsgeräuschpegel und a/b Impedanz je nach Anschlusswerten des a/b Ports

Bedienung:
Während eines Türgesprächs kann die Tür durch einmaliges Drücken der Taste # oder über eine externe Rufnummernzuweisung, geöffnet werden. So kann auch die Tür von einem Mobiltelefon in  einem Türgespräch bedient werden.
Ein laufendes Türgespräch kann durch Drücken von ** manuell abgebrochen werden.
Rufumleitung
Das Türsprechmodul kann auf Rufumleitung eingestellt werden. Während aktiver Rufumleitung werden jeweils die zweiten hinterlegten Zielrufnummern gewählt. Die Rufumleitung kann stundenweise auf Zeit oder dauerhaft aktiviert werden (z.B. bei Urlaub) und stellt sich zurück auf Normalbetrieb wenn Sie wieder zuhause sind und die Türstation intern anrufen. Die Rufumleitung kann mit einer dem Türsprechmodul zugewiesenen externen Rufnummer auch aus der Ferne aktiviert und deaktiviert werden.


Programmierung/ Einstellungen über DTMF
    • Reset
    • Zielrufnummern bis 24 Ziffern 1 - 0, Stern und Raute für die Klingeltaster 1 - 4
    • Zielrufnummern für Rufumleitung bis 24 Ziffern für die Klingeltaster 1 - 4
    • PIN-Code  (4-stellig) für Zugangsberechtigung
    • Türöffner Anzugsdauer in Sekunden 1 - 30
    • Klingeltaster-Bestätigungston (9 Melodiene und Aus)
    • Außenlautstärke Lautsprecher in 4 Stufen
    • Gesprächsdauer für Anrufe von der TFE nach dem Abheben des Hörers (10-299 Sek)
    • Rufzeit in Rufintervalle (0-15 ) 0 = keine Begrenzung
    • Türöffnen während dem Gespräch Freigabe auch für Mobiltelefon möglich
    • Türgespräch manuell trennen
    • Aktivieren der Verbindung sofort, oder nach 1-9 Anrufsignal
    • Freizeichen ( Ruftonunterdrückung)
    • Türrufumleitung auf Zeit (Abwesenheitsbetrieb)
    • Türrufumleitung permanent
    • a/b Empfindlichkeit
    • a/b Impedanz-Anpassung in 4 Stufen
    • Zeiteinstellungen
    • Telefontöne
      - Freitonunterdrückung bei Rufaufbau nach Drücken des Klingeltasters
      - Tonintervalle: Taktung 1000ms/4000ms, Frequenz 425Hz
      - Verbindungsaufbau - manuelles Hochregeln der Aussenlautstärke durch Drücken einer beliebigen Taste
         gleichzeitig sprachgesteuertes Hochregeln der Aussenlautstärke - beides in Stufen einstellbar
         (zur Vermeidung von zu lauter Hörzeichengabe am Türsprechmodul bei hoher Aussenlautstärke)
      - CLIP-Signal Ausblendung: unbemerktes Hinaushören zur Türstation sofort nach Wahlende
      - Besetztonabschaltung: bei Gesprächsende (Auflegen des Internteilnehmers):

Betriebswerte
Betriebsspannung / Nennspannung 12VDC
(Achtung: der evtl vorhandenen Siedle rafo NT 402 oder 602 ist für dieses Modul nicht verwendbar)

Stromaufnahme Standby 44mA
Stromaufnahme Aktiv 70mA
Energieverbrauch in Kilowattstunden/Jahr ca. 2,56 KWh/Jahr.
Belastung des Schaltkontakts für den Türöffner 2A AC/DC
Temperaturbereich -10oC bis +40oC
Abmessungen TAB4 DClite Modul: 78 x 78 x 22mm

Optionen:

Lichtschalter: Wenn Sie den Lichtschalter in seiner Funktion beibehalten wollen (nicht im Standardlieferprogramm enthalten), so bestellen Sie einen Mikroschalter einfach in den Optionen mit.

Farbe: Das Umrüstmodul und die Adapter wie Lischschalterdummi und LED Dummis können in Weiß oder Schwarz geliefert werden wählen Sie die für Ihre Türsprechstelle passende Farbe aus.

Patchbox: Die optional erhältliche Patchbox können Sie das Tab 4 DC Modul und die zur Tür dazugehörigen Bauteile zusammenführen und übersichtlich anklemmen. Darüberhinaus besitzt es einen integriertem Überpannungsschutz für die Spannungsversorgung und die a/b Leitung sowie 3 potentialfreien Relais und Anschlussklemmen über die Zusatzgongs,  Türöffner und Taster für die direkte Türöffnung angeschlossen werden können, Aber auch bestehende Haustelefon wie HT 511 / 611 / 811 können in den Funktionen Klingeln und Türöffnen (ohne Sprachverbindung) genutzt werden.

Hutschienenetzteil 12 V DC 1A: im Lieferumfang ist eine Steckernetzteil 12 VDC /1 A beinhaltet, sollten Sie die Stromversorgung über ein Hutschienennetzteil versorgen, oder Ihnen die Leistung (1A / 12 W) nicht ausreichen so können Sie in den optionen Alternativen wählen.

Umschaltgerät: Für den Einsatz in Mehrfamilienhäusern bieten wir Ihnen a/ b Verteiler für bis zu 4 Router an.

<

Planungsunterlagen siehe auch Kategorie Downloads / Tab 4 DC plus

Einbauhinweise

Umbauanleitung

Bedienungsanleitung
